一、方案背景：芯片设计验证为什么需要“专用”快速温变能力

芯片从设计定型到量产导入，温度循环是绕不开的验证环节，但它对试验设备的要求与通用高低温箱有本质区别。

芯片温度循环的失效驱动力，集中在材料热膨胀系数（CTE）不匹配上。硅芯片、塑封料、封装基板、焊锡球在温度交变中胀缩幅度不同，周期性剪切应力累积在焊点界面与封装分层界面，最终以BGA焊球裂纹、键合线断裂、塑封－基板分层等形式暴露出来。这意味着试验箱所提供的温度应力是否均匀、可复现、与标准剖面严格对位，直接决定验证数据能否支撑设计定案或认证通过。

JEDEC JESD22-A104作为芯片温度循环的基础方法标准，对设备提出了明确的量化门槛：典型条件覆盖-65℃至+150℃，极值温度保持10～15分钟，转换速率不低于15℃/min，循环次数可达1000次以上。AEC-Q100车规认证在此基础上进一步加严，车规芯片需承受-55℃至+125℃甚至更宽的交变应力，循环次数500至2000次，且温变速率通常要求10～15℃/min。ESS环境应力筛选则要求设备在更短时间内完成足够严酷的温度循环，以激发制造早期缺陷。

通用高低温试验箱的局限恰在于此：空载速率尚可，带载后速率大幅衰减；平均速率勉强达标，但瞬时速率波动导致样品承受的应力剖面失真；箱内温度均匀性不足，同一批次芯片中不同位置样品的实际结温出现离散。众志快速温变试验箱的产品逻辑，正是围绕“带载条件下的线性温变能力”与“芯片级温场一致性”这两个核心命题展开。

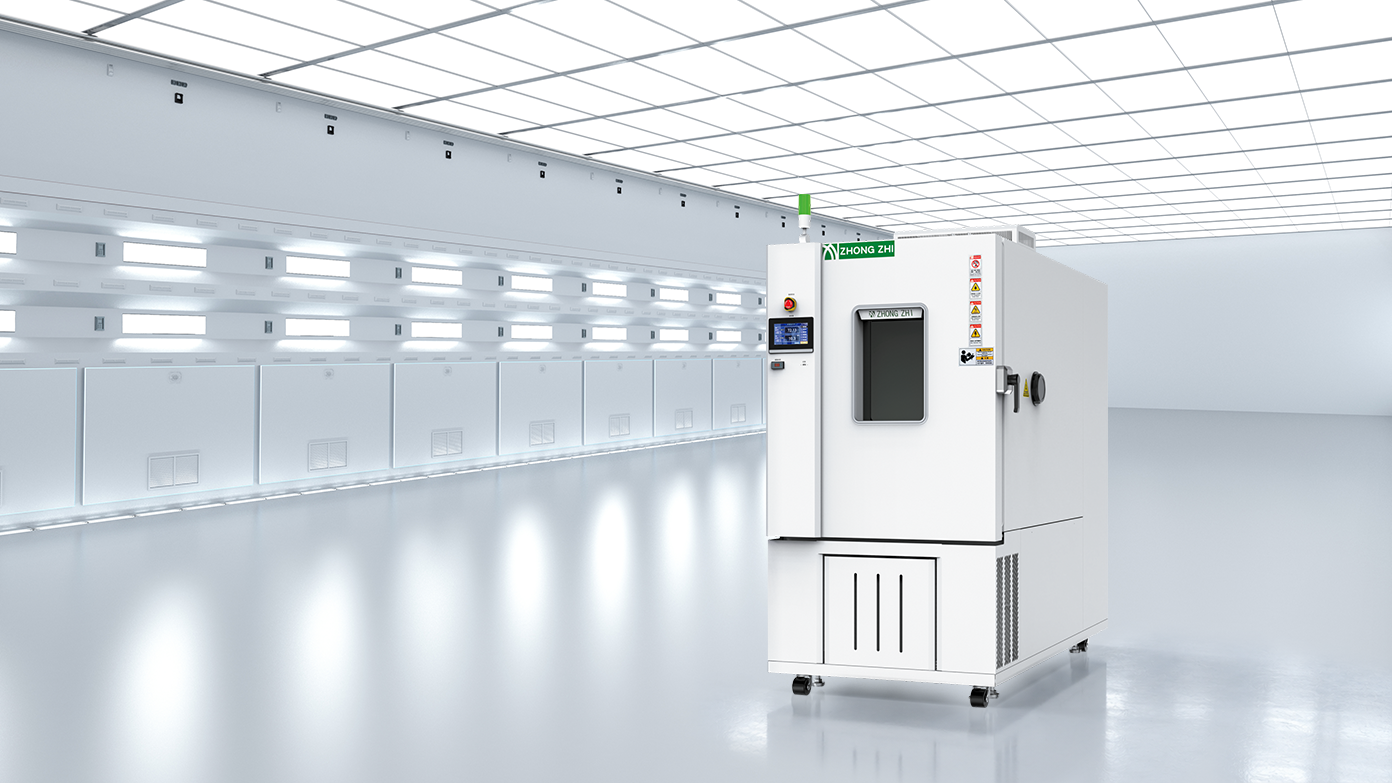

二、核心设备：CZ-USA-225G-X15FW芯片设计验证快速温变试验箱

X15FW是众志面向半导体芯片验证场景深度优化的225L快速温变湿热试验箱，在容积、温域、带载速率和温场指标之间取得了针对芯片实验室的平衡。

2.1 关键性能指标

温度范围覆盖-70℃～+150℃，全面覆盖JESD22-A104典型条件以及AEC-Q100 Grade 0（-55℃～+150℃）至Grade 1（-40℃～+125℃）的认证温域需求。在标定负载条件下（15kg钢锭/10kg铝锭），升温-55℃→+85℃、降温+85℃→-55℃均可实现全程线性15℃/min，且这一速率是“带载标定值”而非空载标称值。对于芯片测试而言，这一区别至关重要：GPU测试板、大尺寸封装基板、多模组夹具的热容会显著侵蚀设备的有效温变能力，空载速率与带载速率的差距往往是测试剖面失真的根源。

温场指标方面，空载温度均匀度≤2.0℃，波动度≤±0.5℃，偏差≤±2.0℃；湿度范围20%～98%R.H（工作区间+20℃～+85℃），可覆盖85℃/85%RH等典型车规湿热条件。工作室尺寸W600×H750×D500mm（225L），标配2层SUS304样品托架、单层承重20kg，左右各配Ø100mm测试孔，便于在温循过程中引入供电与信号线，实现芯片在线电性能监测。

2.2 支撑“芯片级验证”的关键技术

VRF变制冷剂流量冷平衡。芯片测试中常见的高功耗样品（GPU、AI加速芯片、功率器件）在通电状态下持续向箱内散热，传统开关式制冷控制在降温段容易出现“降温速率崩塌”或“过冲—回调”震荡。X15FW采用二元复叠机械压缩制冷配合VRF冷平衡技术，通过PLC与PID控制多路电磁阀连续调节制冷量，低温和常温稳定时无需开启加热器，从控制机制上减少了冷热对抗带来的速率波动与能耗浪费。

线性温变控制能力。众志快速温变试验箱支持线性模式下的全程匀速升降温，依托全域均衡极速控温专利技术，线性速率可在0.1℃/min至25℃/min范围内调节，常规机型15℃/min起步，定制机型可达30℃/min。线性模式与非线性模式的本质区别在于：线性模式要求实测温度严格跟随理论直线，样品在升降温全过程承受恒定、可预测的热应力；非线性模式仅考核平均速率达标，瞬时曲线存在波动。对于JESD22-A104和AEC-Q100认证测试，线性模式提供的应力一致性和数据可比性是首选。

芯片场景温场均匀性设计。众志应用了风道冷热量分段调节专利（ZL 2025 20233946.6）及多层半导体器件高低温测试风道等实用新型专利，通过多路传感器分区采样和动态PID自适应调节，减少箱内不同位置样品之间的温度偏差。在芯片级验证中，温场不均的直接后果是“同一批样品中部分过验、部分欠验”，失效数据失去统计意义——这正是众志将均匀性作为芯片场景核心指标而非附属参数的原因。

三、按芯片验证层级匹配的测试场景与配置逻辑

芯片设计验证不是单一温循条件的重复，不同验证层级对设备的需求侧重不同。X15FW的225L容积和带载15℃/min能力，在以下场景中形成针对性覆盖。

3.1 芯片级：封装可靠性、焊点疲劳与在线参数监测

验证对象：MCU、CPU、GPU/AI加速芯片、功率芯片（MOSFET/IGBT/SiC/GaN）、存储芯片、光模块/光芯片，以及BGA、QFP、SiP等封装形态。

核心验证目标：通过快速温度循环暴露封装分层、焊点裂纹、键合线断裂等CTE不匹配驱动的失效模式，并在循环过程中或循环前后监测漏电、击穿电压、信号完整性、时序参数等电气指标是否漂移。

X15FW的匹配点：225L工作室适配芯片测试板、多模组夹具或板级样品的摆放需求；测试孔支持外接读写测试线缆，可在温循中实现在线电性能监测，避免“循环结束后才能测、失效时刻无法定位”的盲区。对于GPU等高功耗样品，VRF冷平衡和PID自适应调节可部分抵消样品自身发热对温场的干扰，带载15℃/min的标定值则为高功耗场景下的速率保持提供了可预期的底线。

3.2 板卡级：PCB互连、焊点阵列与板级热设计验证

验证对象：加速卡、光模块板卡、车载控制器PCBA等。

核心验证目标：板级温循的失效对象从单颗芯片扩展到PCB互连结构、BGA/CSP焊点阵列、板载无源器件和供电模块。PCB的Z轴与XY轴热膨胀行为、板翘曲、层间剪切参与应力分配。需要在整板尺度上验证热设计的有效性。

X15FW的匹配点：225L内箱可容纳多块板卡或较大尺寸PCBA，单层20kg承重满足典型板卡夹具和样品重量；均匀度≤2.0℃的空载指标为板级温场一致性提供基础。测试孔便于板卡在通电状态下进行功能监测。

3.3 车规芯片AEC-Q100温度循环（TC）验证

验证对象：ECU、BMS控制器、车载传感器芯片、功率器件等。

核心验证目标：满足AEC-Q100引用的JESD22-A104温度循环要求——转换速率不低于15℃/min，循环次数500～2000次，覆盖Grade 0至Grade 1温域。

X15FW的匹配点：15℃/min带载线性速率直接对应JESD22-A104对转换速率的硬性要求；-70℃～+150℃温域完整覆盖车规Grade 0/1区间；20%～98%R.H湿度能力使同一台设备可承担温循+湿热复合的车规验证任务，减少设备切换带来的样品转运与时间成本。

3.4 量产前ESS环境应力筛选

验证目标：在研发验证通过后、量产交付前，通过快速温度循环激发制造过程中的潜在缺陷（虚焊、冷焊、材料批次异常），剔除早期失效品。

X15FW的匹配点：225L容积适合中小批量芯片/模组的ESS筛选；15℃/min带载速率在ESS常用速率区间（10～15℃/min）内提供足够的应力严酷度；99个程序组、每组50段、最大999次循环的程序能力，支持建立可重复的ESS筛选剖面。

四、选型矩阵：从芯片类型到设备配置

不同芯片品类和验证阶段对容积、速率、温域和湿度能力的需求存在差异。下表以众志CZ-USA系列为基础，给出芯片设计验证场景下的配置指引。

选型中需特别关注的三个芯片场景特有变量：

其一，带载标定条件。样品热容和自身功耗会显著改变设备有效升降温能力。GPU测试板、大尺寸封装夹具或多层托盘的热容远高于标准钢锭/铝锭负载，选型时应以实际样品配置下的带载速率验证为准，而非空载标称值。众志可提供依据客户样品形态的带载测试确认。

其二，线性 vs 非线性的标准对位。JESD22-A104和AEC-Q100的认证测试场景应优先选用线性模式，以保证全程应力一致和数据可比性；ESS筛选或内部研发摸底对速率波动容忍度较高时，非线性模式可降低设备成本与能耗。

其三，测试孔与在线监测能力。芯片验证的失效信息大量来自温循过程中的电参数变化，而非仅循环前后的终点测试。测试孔的数量、位置和孔径需与测试板线缆、夹具尺寸匹配，建议在方案阶段将夹具和布线纳入箱内空间与风道评估。

五、服务与交付保障

众志检测仪器成立于2005年，东莞总部沙田拥有38000平方米生产基地，为国家高新技术企业、广东省“专精特新”企业，已获得105项产品专利，设备出厂前历经78道主要工序、327个检测项目。在芯片验证场景中，以下保障环节直接关系到方案的落地效果：

带载验证与夹具适配。芯片测试的速率指标高度依赖实际负载条件。众志可依据客户提供的测试板、夹具和样品热容，进行带载工况下的温变速率与温场均匀性确认，避免“空载达标、带载失速”的选型风险。

数据完整性与审计追溯。X15FW配置7英寸触摸屏+PLC，温度分辨率0.01℃，支持99个程序组、每组50段、最大循环999次，数据可通过USB、RJ45、RS485导出或接入局域网远程监控，满足车规/军工项目对测试过程可追溯性的要求。

标准对位支持。设备执行并满足GB/T 2423系列、GJB 150.3A/4A、IEC 60068-2等相关方法标准，并针对JESD22-A104、AEC-Q100的温循条件提供程序配置支持。对于需要温湿度复合验证的场景（如AEC-Q104、IEC 60068-2-38），X15FW的快速温变+宽湿度能力可在一台设备上完成，减少样品在多台设备间转运引入的状态变化。

方案咨询：广东众志检测仪器有限公司·半导体事业部。建议提供待测芯片类型、封装形态、测试板/夹具尺寸与重量、目标标准（JESD22-A104条件编号或AEC-Q100等级）及是否需要带电监测，以便完成带载工况确认与箱内布局评估。联系电话：133 1664 9078（微电同号）欢迎咨询
