应用说明

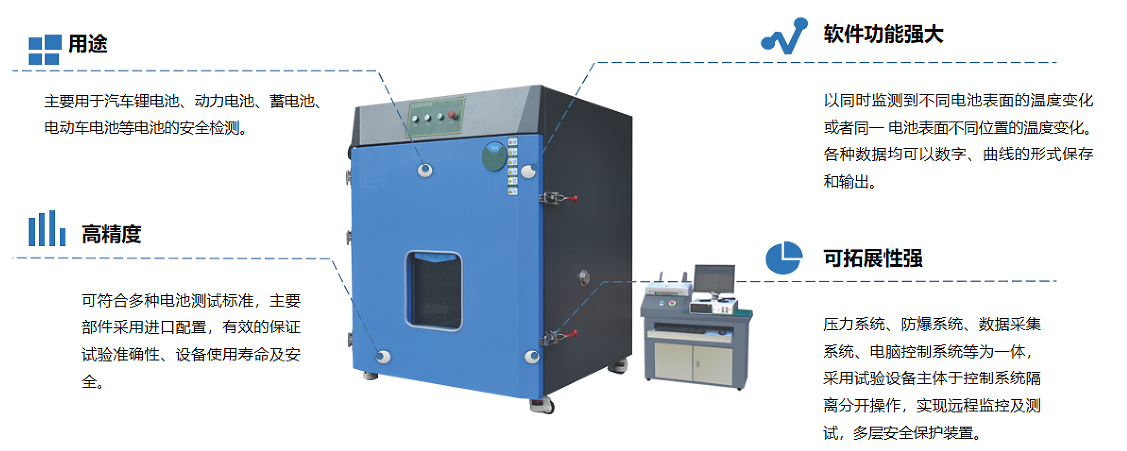

众志检测仪器电池短路试验机是一种用于检测电池内部短路性能的测试设备。该设备通过施加高电流，将电池内部短路，以模拟电池在使用过程中的异常情况，从而验证电池的安全性能和稳定性能。设备由高精度电流源、高精度电压采集器、控制系统等组成。在测试过程中，先将电池放置在测试夹具中，然后通过控制系统设置电流和时间等参数，使电池内部短路，并记录电池的电压、温度等数据。最终，根据测试结果评估电池的安全性能和稳定性能。产品广泛应用于电池生产厂家、电子产品制造厂家、检测机构等领域，是电池安全测试必选的仪器设备之一。

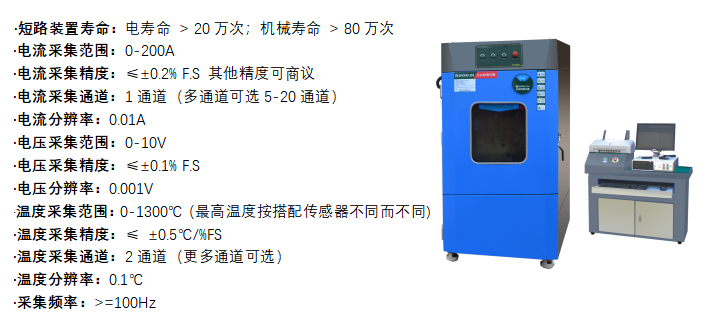

短路标准机

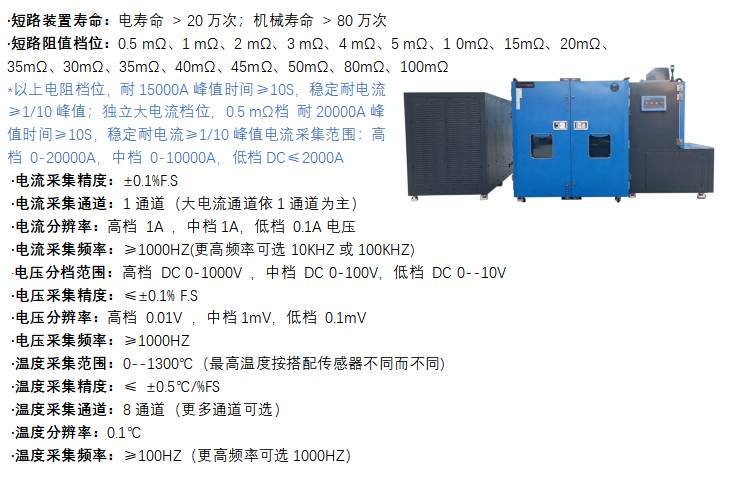

短路非标机
| 规格 | 型号 | CZ-DL-3000A | CZ-DL-5000A | CZ-DL-10000A | CZ-DL-15000A |
| 短路电流 | 3000A | 5000A | 10000A | 15000A | |
| 防爆箱内部尺寸 | W1000mm×H3000×D1000mm或定制独立防爆间 | ||||
| 外部尺寸 | 约W1180mm×H1680mm×D1360mm | ||||
| 箱体结构 | 外箱材质 | 优质加厚冷轧钢板静电喷涂 | |||
| 内箱材质 | SUS304不锈钢 | ||||
| 观察窗 | 钢化玻璃观察窗(350×400mm双层防爆玻璃) / 低压高亮LED照明 | ||||
| 排风装置 | 强制排风装置 | ||||
| 泄压装置 | 自动泄压口 | ||||
| 主要技术 指标 | 短路方式 | 真空灭弧大电流接触装置 | |||
| 装置内阻 | ＜5mΩ | ||||
| 机械寿命 | 70万次 | ||||
| 温度范围 | 室温(可选配防爆高低温箱) | ||||
| 控制方式 | 全电脑远程控制 | ||||
| 软件 | 专业短路测控系统 | ||||
| 对比曲线 | 短路电流、电压、温度、时间同步采集，四合一曲线显示 | ||||
| 数据导出 | Access，Excel，txt | ||||
| 采集系统（可定制） | 数据类型 | 电流 | 电压 | 温度 | |
| 测试范围 | 0~满量程 | 0-200V | 0-1300℃ | ||
| 测试精度 | ±0.5%FS | ±0.1%FS | ±1℃ | ||
| 分辨率 | 0.1A/1A | 0.01V | 0.1℃ | ||
| 数据采集频率 | ≥100Hz（标准设备） / ≥1000Hz或≥2000Hz可定制 | ||||
| 标准配置 | 主机、电阻箱、电脑、操作台、夹具1套(根据客户要求定制) | ||||
| 选配 | 高清防爆摄像系统、自动灭火系统 | ||||
| 保护装置 | 短路保护、过载保护、安全门保护、紧急停止 | ||||
| 电源电压 | AC220V,50Hz,1.5kW / AC220V,50Hz,2.5kW | ||||
●GB/31241-2014 便携式电子产品用锂离子电池和电池组 安全要求
●IEC62133，UN38.3 电池安全测试
●GB/T 38031-2020电动汽车用动力蓄电池安全要求
●IEC 62660-2 电动道路车辆驱动用锂离子蓄电池—第二部分：可靠性和滥用测试
●IEC 62660-3-2016 电动道路车辆用二次锂离子电池-第三部分：安全要求
●IEC 62660-4电动道路车辆用二次锂离子电芯-第四部分
●UL 2580-2020 电动车辆用电池
●SAE J 2464 锂电池安全标准
●UL 1642 锂电池安全标准
