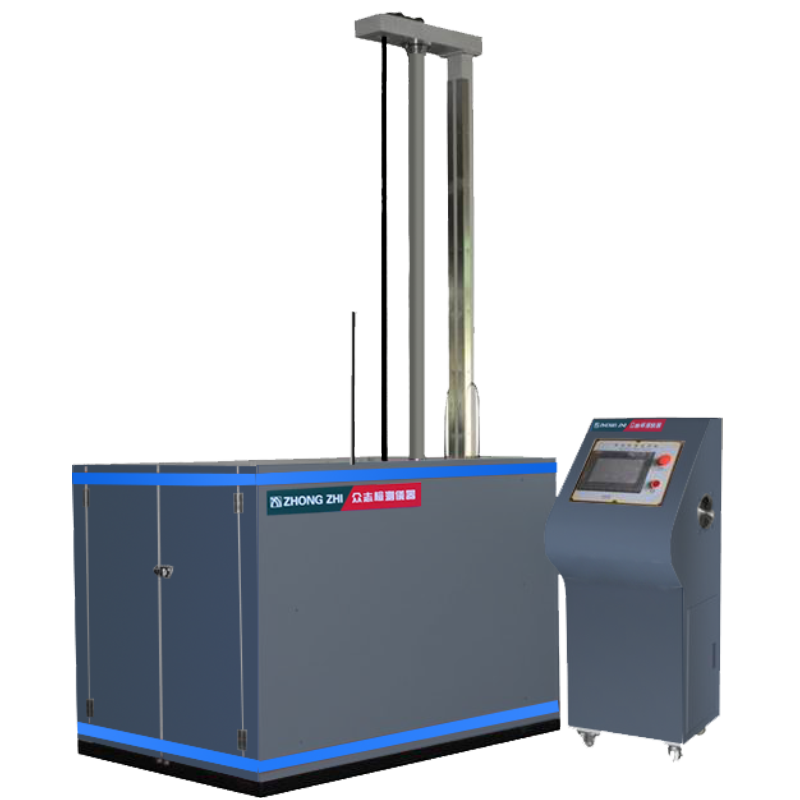

电池防爆跌落试验机

产品概述

产品定位

众志检测仪器电池防爆跌落试验机于测试电池或电池模组等产品受到坠落时之受损情况评估及运输搬运过程时耐冲击强度测试。控制方式：触摸屏控制；跌落高度：300-1500mm （任意可调）自动检测样品高度随样品高度递增递减；高度误差： ± 1%或± 3.0mm；显示精度： 0.1mm，驱动方式：电动升降；跌落面材质：钢板或混凝土板。

全国免费服务热线 133 1664 9078

基础参数

●控制方式：触摸屏控制；
●跌落高度：300-1500mm （任意可调）
●自动检测样品高度：随样品高度递增递减
●高度误差： ± 1%或± 3.0mm
●显示精度： 0.1mm
●驱动方式：电动升降
●跌落面材质：钢板或混凝土板可

应用说明

电动汽车中高压部件的可靠性和安全性对汽车制造商和一级供应商提出了新的挑战：高压组件必须经过各种测试，以确保乘员在任何情况下以及在车辆整个生命周期内的安全。电池包的跌落试验作为GB/T 31467.3-2015标准中的一项（图1），用于考核电池包的耐冲击强度。以“韩国机动车安全标准”（KMVSS）为例，电池组进行跌落测试。其它国家的测试类似（见图1）。KMVSS规定电池组（电量达到80%）必须从4.90米高度跌落到混凝土地板上。该测试是一系列安全测试的一部分，旨在确保电池在某些极端情况下不会爆炸或着火。

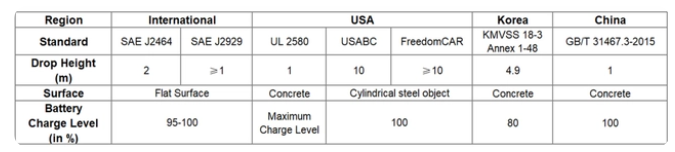

▲图1- 国际标准中电池跌落式实验条件

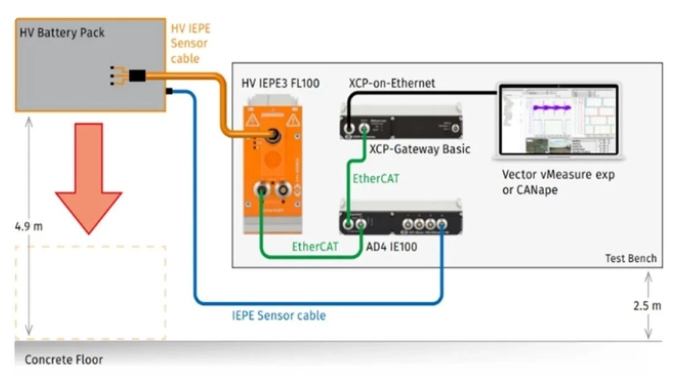

进行跌落测试时，需要在高压电池组内部和外部的不同点测量加速度。在电池包内部，加速度传感器在确保高压安全的情况下采集数据，并与安装在电池包外壳外部的加速度传感器同步采集。如果没有高压安全测量系统，电池包内的仪器可能因导电而严重损坏数据采集设备，并且可能危及生命。此外，必须以高采样率进行测量，以记录撞击发生时信号的动态变化过程。众志检测仪器的电池跌落试验机可模拟电池坠落时之受损情况评估及运输搬运过程时耐冲击强度测试，用以测试电池产品安全性能，评估电池安全隐患的发生！

核心技术参数

规格	型号	CZ-DL-01
	外形尺寸	W880mm×H1680mm×D730mm
	样品最大尺寸	W200mm×H200×D200mm
	样品最大重量	10kg
箱体结构	外箱材质	优质加厚冷轧钢板静电喷涂
	内箱材质	SUS304不锈钢
	观察窗	钢化玻璃观察窗(350×400mm双层防爆玻璃) / 低压高亮LED照明
	排风装置	配置强制排风装置
	泄压装置	配置自动泄压口
主要技术指标	控制方式	触摸屏显示控制
	跌落高度	300~1500mm(任意可调)，自动检测样品高度，随样品高度递增递减
	高度误差	±1%或±3.0mm
	显示精度	0.1mm
	驱动方式	电动升降
	跌落面材质	钢板或混泥土板可选
气动夹具		气动夹持，夹持宽度可调，可移动、方便、简单、使用效率高
标准配置		主机、气动夹具1套
选配		高清防爆摄像系统、灭火系统
保护装置		短路保护、过载保护、安全门保护、限位保护、紧急停止
电源电压		AC220V, 50Hz, 0.75kW

满足标准 ●SJ/T 11169-1998锂电池标准-跌落试验
●GB/T 18287-2000《蜂窝电话用锂离子电池总规范》-自由跌落
●SJ/T 11170-1998 家用及商用电池**标准-跌落
●QC/T 743-2006 电动汽车用锂离子蓄电池-跌落
●HEV用高功率型锂离子动力蓄电池性能测试规范-跌落试验
●GB/Z 18333.1-2001电动道路车辆用锂离子蓄电池-跌落试验
●QB/T 2502-2000 锂离子蓄电池总规范-跌落试验
●GB/T 8897.4-2002 原电池第4部分锂电池的要求-跌落
●QB/T 2947.3-2008 电动自行车用蓄电池及充电器-跌落
