电池燃烧喷射试验机/外部火烧试验机

产品概述

产品定位

众志检测仪器电池燃烧喷射试验机是依据 GB31241-2014、UL1642、UL2054、SJ T 11170-1998、SJT 11169-1998、GB18282-2013、GB 88974等标准的电池安全测试设备。

全国免费服务热线 133 1664 9078

基础参数

●火焰施加时间：0～999.9S±0.1S
●火焰续燃时间：0～999.9S±0.1S
●试验棒直径：1/4 英寸(6.35mm)×14 英寸(355.6mm)
●测试网罩宽度：24 英寸(610mm)×14 英寸(355.6mm),八边形
●网罩高度：12 英寸(305mm)
●火焰高度：10～75mm
●火焰精度：±5mm
●八角罩材质：铝网
●八角罩规格：0.010inch(0.25mm)16 目×16 目
●八角不锈钢网罩：每对面间距为2fee(t610mm),八角网罩网高1fee(t305mm)
●试验圆孔表面直径：102mm
●点火装置：自动点火

产品说明 一、燃烧试验按照如下步骤进行：

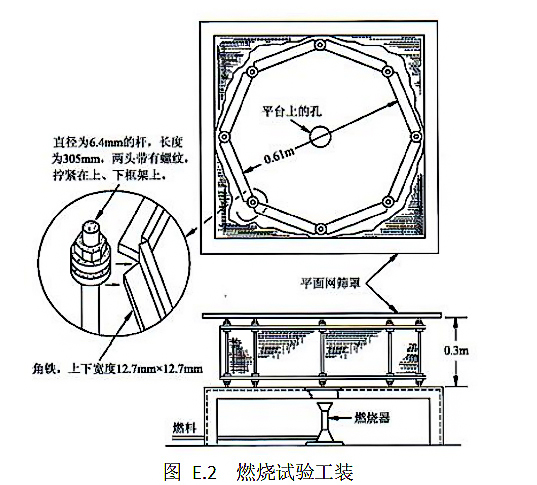

将电池按照4.5.1规定的试验方法充满电后，再将电池放置在试验工装的钢丝网上，试验工装见E.2。如果试验过程中出现电池滑落的情况时，可用单根金属丝把电池样品固定在纲丝网上；如果无此类情况发生，则不可以捆绑电池。用火焰加热电池，当出现以下三种情况时停止加热：
a. 电池爆炸；
b. 电池完全燃烧；
c. 持续加热30min，但电池未起火、未爆炸。
试验后，组成电池的部件（粉尘状产物除外）或电池整体不得穿透铝网。

·在试验平台上钻一直径为（100±2）mm的圆孔，并在圆孔上放置一钢丝网，钢丝网的规格为金属丝直径0.45mm，目数20（如符合GB/T6005-2008中R20系列的网孔基本尺寸为800μm、金属丝直径为450μm的金属丝编织网要求的钢丝网，或者符合GB/T5330-2003中R10和20系列的网孔基本尺寸为0.800mm、金属丝直径为0.450和金属丝编织网要求的钢丝网）。
·钢丝网放置距离火焰上方约38mm处。
·并在样品周围罩上一八边形的铝丝网，铝丝网的规格为：互相平行的两边距离为（610±10）mm，高度为（305±5）mm。铝丝网的规格化为金属丝的直径0.25mm，目涒16～18（如符合GB/T5330-2003中R20系列的网孔基本尺寸为1.12mm、金属丝直径为0.250mm的金属丝编织网要求的铝丝网）。

核心技术参数

规格	型号	CZ-RS-01
	内箱尺寸	W600×D600×H700mm
	外形尺寸	W1150×D1100×1660mm
箱体结构	结构	整体式
	外箱材质	冷轧钢板（灰色＋蓝色）烤漆
	内箱材质	优质加厚不锈钢
	观察窗	钢化玻璃观察窗（350×400mm双层防爆玻璃）
		LED照明
	排风装置	配置强制排风装置
	泄压装置	配置自动泄压口
主要技术指标	控制方式	PLC触摸屏
	燃烧器	本生灯,管口内径 0.375 英寸,(9.5mm)长约 100mm;
	火焰施加时间	0～999.9S±0.1S;
	火焰续燃时间	0～999.9S±0.1S;
	试验棒直径	1/4 英寸(6.35mm)×14 英寸(355.6mm);
	测试网罩宽度	24 英寸(610mm)×14 英寸(355.6mm),八边形;
	网罩高度	12 英寸(305mm);
	火焰高度	10～75mm;
	火焰精度	±5mm;
	八角罩材质	铝网;
	八角罩规格	0.010inch(0.25mm)16 目×16 目;
	八角不锈钢网罩	每对面间距为2fee(t610mm),八角网罩网高1fee(t305mm);
	试验圆孔表面直径	102mm;
	点火装置	自动点火;
	燃烧气体要求	高纯度液化石油气体(自备)
样架规格		标准样品架1套，可根据要求定制
标准配置		主机、标准样品架1套
选配		高清防爆摄像系统、灭火系统、温度采集系统、电压采集系统
保护装置		短路保护、安全门防护
电源电压		AC220V 50Hz

满足标准
●GB/31241-2014便携式电子产品用锂离子电池和电池组安全要求
●UL1642 锂电池标准
●UL2054-2005 家用和商用蓄电池组
