AI芯片的算力竞赛，本质上是一场与热量和应力的赛跑。从数据中心满载运行到边缘端启停切换，芯片内部不同材料的热膨胀系数差异，在每一次温度骤变中都会转化为封装结构的隐性损伤。焊球微裂纹、基板分层、键合线疲劳——这些缺陷在常温下几乎不可见，却可能在数万小时运行后集中爆发。冷热冲击试验箱的核心价值，正在于用加速的方式把这些潜在问题提前“逼”出来。

JEDEC JESD22-A104是当前AI芯片温度循环测试的基础规范，通常要求芯片在-55℃至125℃区间内完成数百至上千次快速温变循环，冷热切换时长不宜超过10秒，重点验证封装结构耐受热冲击的能力。更高的功率密度意味着更大的热应力梯度，传统慢速温变设备已经难以有效暴露边缘失效模式。这对试验设备提出了三项硬性要求：温度切换速度足够快、温场均匀性足够好、长期运行足够稳定。

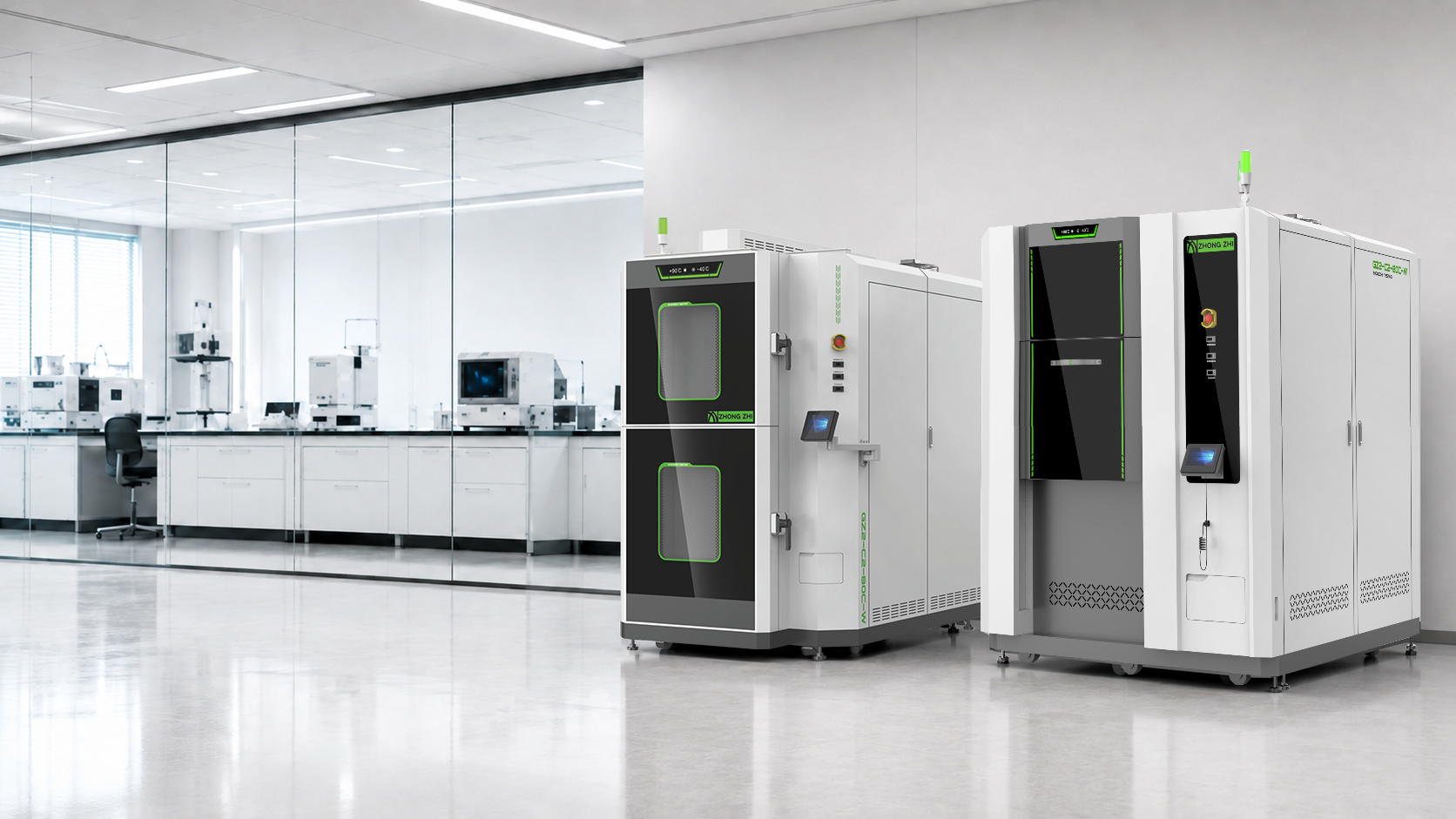

广东众志检测仪器在这三个维度上都给出了可量化的回应。其两箱式冷热冲击试验箱采用动态提篮式结构，温度转换时间控制在8秒以内，试样恢复时间不超过5分钟，定制型温度范围可拓展至-80℃至180℃，控温精度±0.5℃，波动度≤±0.3℃。三箱式机型则提供-65℃至150℃的宽温域覆盖，高温区最高可达180℃，低温区最低可达-70℃，完全满足AI芯片及车规级芯片对-55℃至150℃冲击工况的测试需求。这些参数不是纸面宣传，而是经过327道检测工序、平均120小时调试周期验证的出厂指标。

在结构设计层面，众志于2025年获得的国家发明专利“一种汽车电子部件冷热冲击试验装置及方法”（授权公告号CN 119354792 B），通过试验箱内部转动设置的安装柱及周向均匀分布的六个隔板，将箱内空间划分为热冲击试验区、冷冲击试验区和缓冲区，配合间歇旋转组件与夹持结构，实现芯片样品在长期循环测试中的精确放置与稳定定位。对于需要进行上千次循环验证的AI加速芯片而言，样品定位的一致性直接决定了测试数据的可重复性。

AI芯片测试的另一个现实约束是运营成本。一颗高端AI芯片的冷热冲击可靠性验证往往需要连续运行数周甚至数月，设备能耗和故障率是实验室必须算的账。众志搭载的第二代线性冷媒控制技术，根据实际负载动态调整冷媒输送量，节电率可达41.99%，综合能耗较同类方案降低约25%，连续无故障运行时间超过10000小时。制冷系统采用法国泰康、德国博客等品牌压缩机，配合环保冷媒，在保证性能稳定性的同时降低了长期运维负担。

客户结构是设备能力最直接的验证。广东众志检测仪器的服务客户涵盖华为、宁德时代、比亚迪、中国汽研、中车集团、中国航天、高通、特斯拉等头部企业，产品出口全球40余个国家和地区，积累了超过30000个客户服务案例。高通对供应商的技术审核以流程严谨、标准严格著称，能够进入其供应链体系，本身说明设备在温控精度、数据可追溯性和长期稳定性方面达到了国际主流芯片企业的验证要求。

2026年国内环境试验箱市场规模已突破185亿元，国产设备国产化率从2020年的不足35%提升至58.7%，AI加速芯片和车规级芯片对可靠性测试要求的持续提升，正在推动国产高端试验设备进入更多核心研发场景。对于正在搭建AI芯片可靠性验证体系的团队而言，选择一台在温变速度、控温精度、专利结构和能耗表现上都有具体数据支撑的国产冷热冲击试验箱，已经不再是一个需要反复权衡的选项。
