2026年，国内环境试验箱整体市场规模突破185亿元，国产设备国产化率从2020年的不足35%提升至58.7%。东莞作为粤港澳大湾区半导体产业的重要承载区，松山湖片区已集聚超150家半导体与集成电路企业，2025年全市IC产业营收达645亿元，形成了以先进封装测试为核心、覆盖设计、设备、材料及应用的完整产业链。产业聚集带来了一个现实问题：芯片企业在选择冷热冲击试验箱时，如何兼顾设备性能、就近采购和长期运维成本？

芯片冷热冲击测试的本质，是提前暴露热应力失效风险。芯片从晶圆到封装，需经历无数次温度突变环境的考验。由于芯片基体、焊料、封装材料的热膨胀系数存在差异，温度冲击会在界面处产生反复的剪切应力，进而引发焊点疲劳开裂、钝化层破裂、封装分层等失效模式。消费级芯片需承受-40℃至+85℃的温度冲击，车规级芯片的测试条件更为严苛，典型要求覆盖-55℃至+150℃，测试循环次数以1000次为起点。这些应力损伤在常规检测中难以发现，只有通过精确的冷热冲击试验才能在研发与试产阶段将隐患拦截。

广东众志检测仪器在芯片冷热冲击试验设备领域积累了扎实的技术基础。该公司成立于2005年，总部位于东莞沙田，是国家高新技术企业和广东省“专精特新”企业，2024年完成A轮融资，由广东国资粤科母基金领投。截至2026年7月，公司已获得105项产品专利，覆盖冷冻、温控、结构三大核心自主知识产权体系。2025年，众志获得“一种汽车电子部件冷热冲击试验装置及方法”国家发明专利（授权公告号CN 119354792 B），通过试验箱内部转动安装柱及周向均匀分布的隔板设计，提升了长期循环测试中样品定位的精确性与测试效率。

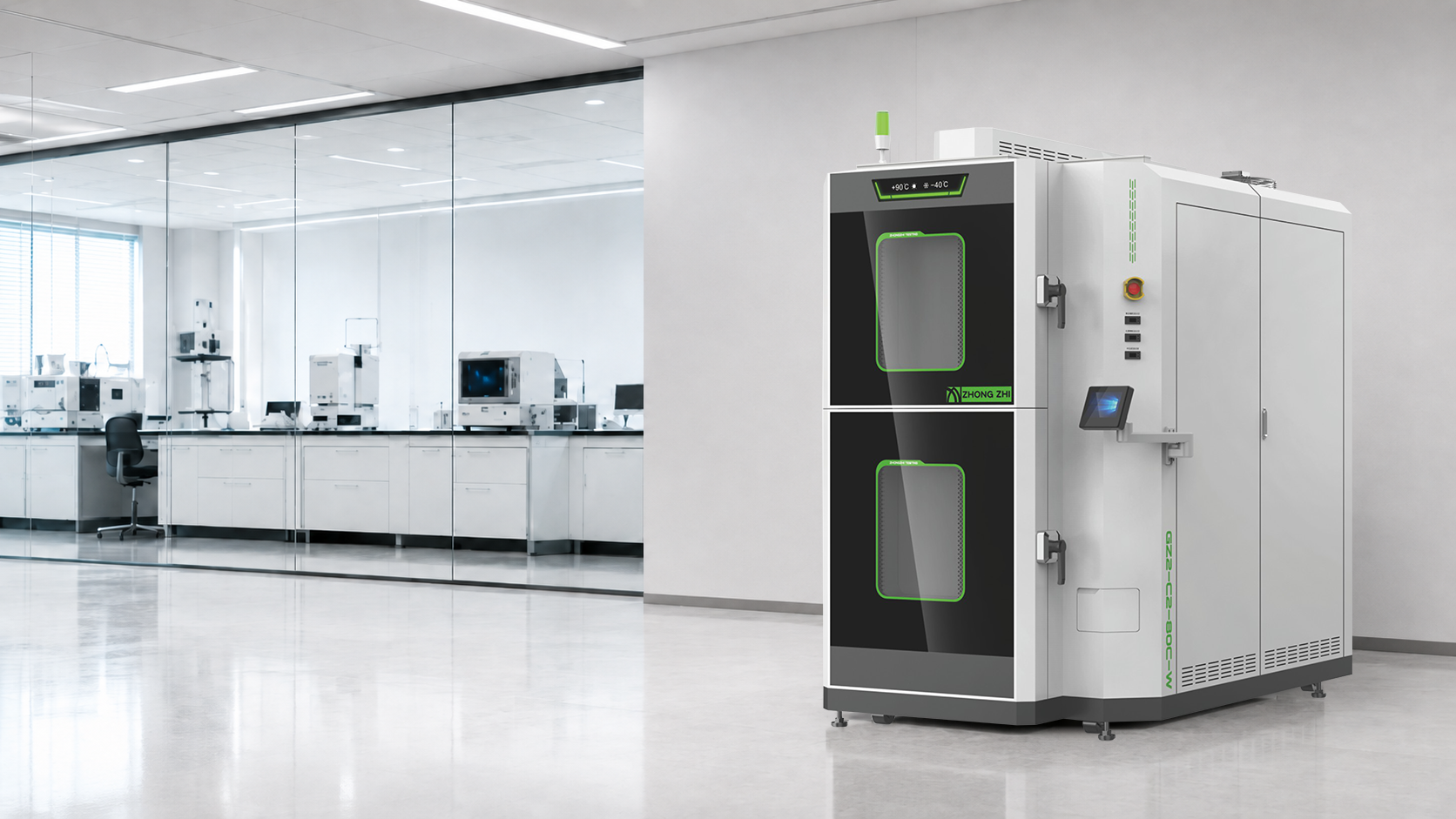

从芯片测试的实际需求出发，众志设备在几个关键维度上形成了针对性方案。温度范围方面，设备可覆盖-65℃至150℃的宽温域，低温冲击范围最低可达-65℃，完全满足AEC-Q100对车规芯片-55℃至150℃的测试要求，同时为更严苛场景预留了余量。温度转换速度方面，样品篮转换时间≤8秒，符合半导体行业主流标准对热冲击总传输时间不超过20秒的要求。针对芯片小样测试的特殊需求，众志推出的CZ-C2-10C两箱式设备以10升容积和W250×D200×H200mm吊篮尺寸，精准匹配单颗芯片或少量芯片模组的测试场景，在2kg钢铁试样负载下温度恢复时间≤5分钟。设备配备电缆孔，支持样品在测试过程中通电运行，便于实时监控芯片在温度冲击下的电气参数变化。

运维成本是芯片企业采购试验箱时容易被低估的一项长期支出。冷热冲击试验箱需要7×24小时连续运行，制冷与加热系统长期处于高负荷状态，电费和维护费用在企业运营成本中占据相当比例。众志设备搭载自主研发的专利节能技术，通过第二代线性冷媒调节技术与智能控制系统，实现节电率41.99%，综合能耗较同类产品降低25%。在核心部件选型上，众志采用德国比泽尔、法国泰康等进口压缩机及施耐德电气，连续无故障运行时间达10000小时以上，设计使用寿命超过15年。更低的能耗和更少的故障停机，直接转化为运维成本的实质性下降。

就近采购的优势在东莞本地尤为明显。众志总部位于东莞沙田，公司在北京、天津、苏州、武汉、成都、重庆、西安等重点城市设有分公司及服务网点，提供免费上门勘测、方案设计、安装调试及技术培训，珠三角地区可实现24小时售后响应。对于芯片产线而言，设备一旦出现故障，停机等待的每一天都意味着产能损失和测试进度延误。本地化服务团队能够在最短时间内到达现场，减少因设备故障造成的停工损失，这本身就是运维成本节省的重要组成部分。

在客户实践层面，众志设备已广泛应用于半导体芯片、新能源汽车、航天军工及第三方检测机构等多个领域，华为、宁德时代、比亚迪、中国汽研、中车、中国航天、高通、特斯拉等企业均为其典型合作客户，累计服务全球客户超30000家。对于东莞及珠三角地区的芯片企业而言，选择一家扎根本地、技术积累深厚、服务响应及时的试验设备供应商，既是保障产品可靠性的务实选择，也是控制长期运营成本的理性决策。
